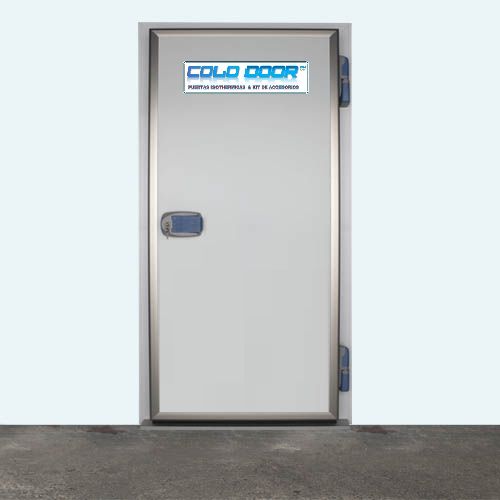

PUERTAS ABATIR - TEMPERATURA POSITIVA

MODELO COMERCIAL E INDUSTRIAL MT/BJ

DESCRIPCIÓN PRODUCTO

Puerta con bisagras para cámaras frigoríficas a temperatura positiva (0 °C mínimo),

con bisagra tipo CSI certificada EN179:2008.

• Para temperatura positiva
• Espesor hoja 68mm
• Densidad poliuretano: 40Kg/m³
• Disponible en la versión con una y con dos hojas

EMPLEOS

Adecuada para cámaras frigoríficas utilizadas para la conservación, transformación y curado de

alimentos a temperatura positiva (0 °C mínimo).
Las puertas 500TN son utilizadas sobre todo en instalaciones de elaboración de las carnes,

fábricas de queso, almacenes para la conservación de fruta y verdura, mataderos, almacenes

alimentarios, tiendas alimentarias (charcuterías, pescaderías, heladerías ...) instalaciones para la

transformación de productos pesqueros, industria de helados.

• STANDART

Hoja
• Borde hoja de aluminio anodizado (espesor 68mm);
• Hoja revestida con plancha cincada y plastificada para uso alimentario color RAL 9010, espesor 5/10mm;
• Manija tipo CSI certificada EN179:2008, sin llave;
• Empaquetadura de EPDM doble densidad en tres lados;
• Empaquetadura inferior de PVC.

Sistema del marco
• Marco en forma de "L" 110/60 de PVC marco lateral para encerrar el panel de PVC también, color RAL 9010; el marco está termosoldado (ángulo de la soldadura: 45º) hasta un espesor del panel de 160mm, sobrepasados los cuales en cambio está ensablado (ángulo del ensamblaje: 90º) con uniones;
• Contramarco de PVC, RAL 9010, termosoldado ángulo de 45°;
• Umbral al hilo del suelo tipo S/3 (Sin umbral).

• ACERO INOXIDABLE

Hoja
• Borde hoja de acero inoxidable 304 (espesor total 68mm, incluído el soporte de la empaquetadura de PVC) espesor 15/10mm, doblado y soldado;
• Hoja revestida con plancha de acero inoxidable 304 espesor 6/10mm;
• Manija tipo CSI certificada EN179:2008, sin llave;
• Empaquetadura de EPDM doble densidad en tres lados;
• Empaquetadura inferior de PVC (como para la puertas Esp=92-121mm).

Sistema del marco
• Marco frontal de PVC, revestido con acero inoxidable 304 espesor 6/10mm;
• Marco lateral para encerrar el panel de PVC, revestido con acero inoxidable 304 espesor 6/10mm;
• Contramarco de acero inoxidable 304 espesor 15/10mm, doblado y soldado.
• Umbral al hilo del suelo tipo S/3 (Sin umbral).

Tipología de los materiales disponibles

Sistema hoja/marco
• Bisagras MTH con rampa no ajustables

Tamaños estándar versión con una hoja
• Hasta  1200x2500mm: hoja sólo con la manija tipo CSI;
• De 1200x2500mm hasta 1500x2500mm: hoja con manija tipo CSI + dispositivo de enganche (sistema de encierramento suplementario con muelles).

Tamaños estándar versión con dos hojas
• Hasta  3000x2500mm;
• Costruida con una parte móvil (si no especificado, la hoja que se puede abrir es la de derecha) y una semi-fija (por medio de dos pestillos internos, uno en el lado superior y uno en el lado inferior hacia el suelo) puede tener un ancho doble en relación al modelo con una hoja.
Las dos hojas pueden tener un ancho diferente; a menudo la hoja semi-fija es pedida menos ancha de la móvil.

OPCIONES

• Variantes colores revestimiento

• Protección hoja
• Manijas, pestillos y cierra puerta

• Bisagras

• Portilla

 MTH 11OBM200 11039

News for external handle

PUERTAS FRIGORIFICAS MODELO INDUSTRIAL BT

LAS PUERTAS FRIGORIFICAS INDUSTRIALES, SON NUESTRAS PUERTAS DE ENSAMBLE LOCAL CON ACCESORIOS IMPORTADOS, LA CUAL ES UNA OPCION MUCHO MAS ECONOMICA PARA LOS PROYECTOS INICIALES DONDE NO SE REQUIERE MUCHA INVERSIÓN, NO OBSTANTE, NUESTRAS PUERTAS ABATIR SON ALTAMENTE RESISTENTES, YA QUE VIENEN TODAS CON MARCO EN ACERO INOX CALIDAD 304 MATE O SATINADO Y CON LA POSIBILIDAD DE FABRICARSE EN VARIOS ACABADOS DE REVESTIMIENTO EN LAS HOJAS COMO SON EN LAMINA PREPINTADO PINTRO BLANCO RAL 9003, LAMINA DE ACERO COMPLETAMENTE EN ACERO INOX CALIDAD 304 MATE O SATINADO TODA LA PUERTA Y POR ULTIMO EN ACABADO DE ALTO GRADO SANITARIO NORMA HACCP DE LAMINA DE FRP LISO O GOFRADO, LA CUAL ES TOTALMENTE IMPERMEABLE, ANTI-ACIDO, ANTI-CORROSION, RESISTE LA SANGRE DE LOS CAMALES Y MASACRE, NO SE DESPINTAN NI SE ARAÑA...!

PRERTAS TIPO ABATIR MODELO 540 TN

PUERTAS ABATIR

- TEMPERATURA POSITIVA > MODELO COMERCIAL

- TEMPERATURA NEGATIVA > MODELO INDUSTRIAL

DESCRIPCIÓN PRODUCTO

Puerta con bisagras para cámaras frigoríficas a temperatura positiva (0º mínimo)

semi-empotrada, con manija certificada EN179:2008

• Para temperatura positiva
• Espesor hoja 80 mm
• Densidad poliuretano: 40Kg/m³/ poliestireno: 20 Kg/m3

• Para temperatura negativa
• Espesor hoja 100 / 120 mm
• Densidad poliuretano: 40Kg/m³

EMPLEOS
Adecuada para cámaras frigoríficas utilizadas para la conservación, transformación y curado de alimentos a temperatura positiva (0 °C mínimo).
La puertas 540TN son utilizadas sobre todo en instalaciones de elaboración de las carnes, fábricas de queso, almacenes para la conservación de fruta y verdura, mataderos, almacenes alimentarios, tiendas alimentarias (charcuterías, pescaderías, heladerías ...) instalaciones para la transformación de productos pesqueros, industria de helados.

Hoja
• Borde hoja de aluminio anodizado (espesor varios mm);
• Hoja revestida con plancha cincada y plastificada para uso alimentario color RAL 9010, espesor 5/10mm;
• Manija tipo CSI certificada EN179:2008, sin llave;

• Empaquetadura de EPDM doble densidad en tre lados;
• Empaquetadura inferior de PVC.

Sistema del marco
• Marco en forma de "L" 110/60 de PVC marco lateral para encerrar el panel de PVC también, color RAL 9010; el marco está termosoldado (ángulo de la soldadura: 45º) hasta un espesor del panel de 160mm, sobrepasados los cuales en cambio está ensablado (ángulo del ensamblaje: 90º) con uniones;
• Contramarca de PVC, RAL 9010, termosoldado con ángulo de 45°;
• Umbral al hilo del suelo tipo S/3 (Sin umbral) > Umbral opcional

Sistema hoja / marco
• Cerniere piane;

Tamaños estándar versión con una hoja

• Desde :  800/900/1000/1200/1400 MM ANCHO

• Hasta  : 1900/2000/2100/2200/2400 MM ALTO

• Espesores : 50 MM - 80 MM - 100 MM - 120 MM

- Hoja con la manija tipo CSI;

- Hoja con cierre palanca 3 puntos

- Bisagras composite multi-direccionales

- Bisagras metal con sistema de apertura independientes

PUERTAS TIPO ABATIR MODELO GV-5

PUERTAS ABATIR - TEMPERATURA POSITIVA

MODELO GV 5 PASO RIEL

DESCRIPCIÓN PRODUCTO

Puerta con bisagras para cámaras frigoríficas a temperatura positiva (0°C mínimo)

la cual en la parte superior tiene dos paneles y en el centro el paso para la guía,

utilizada sobre todo en los mataderos y en las salchicherías.

• Para temperatura positiva
• Esperos hoja 68mm
• Densidad poliuretano: 40Kg/m³
• Disponible en la versión con una y dos hojas

EMPLEOS
Adecuada para cámaras frigoríficas utilizadas para la conservación, transformación

y curado de alimentos a temperatura positiva (0°C mínimo).
Utilizada sólo en los mataderos y el las salchicherías.

• STANDART

Hoja
• Borde hoja de aluminio anodizado (espesor 68mm);
• Hoja revestida con plancha cincada y plastificada para uso alimentario color RAL 9010, espesor 5/10mm;
• Manija tipo CSI certificada EN179:2008, sin llave;
• Empaquetadura de EPDM doble densidad en tres lados;
• Empaquetadura inferior de PVC.

Sistema del marco
• Marco frontal de PVC marco lateral para encerrar el panel de PVC también, color RAL 9010; el marco está termosoldado (ángulo de la soldadura: 45º) hasta un espesor del panel de 160mm, sobrepasados los cuales en cambio está ensablado (ángulo del ensamblaje: 90º) con uniones;
• Contramarco de PVC, RAL 9010, termosoldado con ángulo de 45°;
• Umbral al hilo del suelo tipo S/3 (Sin umbral).

• ACERO INOXIDABLE

Hoja (¡cuidado!: espesor 80mm)
• Borde hoja de acero inoxidable 304 (espesor total 68mm, incluído el soporte de la empaquetadura de PVC) espesor 15/10mm, doblado y soldado;
• Hoja revestida con plancha de acero inoxidable 304 espesor 6/10mm;
• Manija tipo CSI certificada EN179:2008, sin llave;
• Empaquetadura de EPDM doble densidad en tres lados;
• Empaquetadura inferior de PVC (como para la puertas Esp=92-121mm).

Sistema del marco
• Marco frontal de PVC, revestido con acero inoxidable 304 espesor 6/10mm;
• Marco lateral para encerrar el panel de PVC, revestido con acero inoxidable 304 espesor 6/10mm;
• Contramarco de acero inoxidable 304 espesor 15/10mm, doblado y soldado.

Tipología de los materiales disponibles

Ensamblaje hoja/marco
• Bisagras MTH con rampa no ajustables

Paso de la guía
• Dos paneles laterales instalados en la parte superior del marco, donde bate la hoja;
• Empaquetadura de goma en los dos paneles que cierra herméticamente la parte central por donde pasa la guía.

Tamaños estándar versión con una hoja
• Hasta  1200x2500mm: hoja sólo con la manija tipo CSI;
• De 1200x2500mm hasta 1500x2500mm: hoja con manija tipo CSI + dispositivo de enganche (sistema de encierramento suplementario con muelles).

Tamaños estándar versión con dos hojas
Costruida con una parte móvil (si no especificado, la hoja que se puede abrir es la de derecha) y una semi-fija (por medio de dos pestillos internos, uno en el lado superior y uno en el lado inferior hacia el suelo) puede tener un ancho doble en relación al modelo con una hoja.
Las dos hojas pueden tener un ancho diferente; a menudo la hoja semi-fija es pedida menos ancha de la móvil.

Opciones:

• Variantes colores revestimiento
• Protección hoja
• Manijas, pestillos y cierra puerta
• Portilla
• Bisagras
• Umbrales
