PUERTAS DE ALTA PRODUCTIVIDAD NERGECO FRANCE

PUERTAS DE ROLLO RAPIDO - HIGH SPEED DOOR

NERGECO se ha convertido en una referencia tecnológica mundial,
transformando las puertas flexibles de producción en puertas de productividad.
Las puertas de productividad reducen los riesgos de incidentes, los gastos por
consumo de energía y los costos de mantenimiento, agilizando su proceso
de producción.
Cada puerta de productividad, está exactamente diseñada para el sitio, la
actividad y el proceso al cual usted la destine.

Función: ella mantiene la cortina en posición vertical con relación al vano (lado
interior del espacio a aislar), el mecanismo y la motorización con el árbol de
enrollamiento/desenrollamiento de las correas de levantamiento de la cortina.

Incluye : dos consolas monobloques fijadas al dintel de cada lado del vano -patente-.
Bajo éstas, dos montantes verticales fijados al suelo forman las guías para la cortina.
Entre las dos consolas, el árbol de enrollamiento/desenrollamiento de las
correas de levantamiento de la cortina está protegido bajo una cubierta flexible, aislante
totalmente envolvente-patente-.

Disposición : El bloque motor está fijado a la consola, A la derecha mirando el
travesaño, protegido bajo una cubierta de motor vertical anti lluvia.

Montaje : instalación directa al interior del espacio a aislar.

Tecnología: Está producida por bloques multifuncionales en materiales
multicompuestos de nueva generación.
Estos materiales permiten evitar los defectos de superficie y profundidad. Son
anti puente térmico, proporcionan insonoridad y resistencia al desgarramiento
y cizallamiento de los movimientos del motor y de la cortina.

Formas: Están redondeadas, sin anfractuosidad, giradas hacia abajo, con un
revestimiento liso anti desgaste e hidrófobo.

Propiedades: la resistencia de la estructura, calculada y aceptada sobre miles
de instalaciones, es superior a la del acero inoxidable 316L.
Resistencia al desgarramiento : ..+10%
Resistencia a la corrosión : ..........+45%
Resistencia a la fatiga : ................+380%
Resistencia al hundimiento: ......+530%
Color: protección horizontal flexible del color de la cortina, montantes color gris
aluminio RAL 9006, protección de motor color gris grafito RAL 7024.

OTROS COLORES TAMBIEN DISPONIBLES...

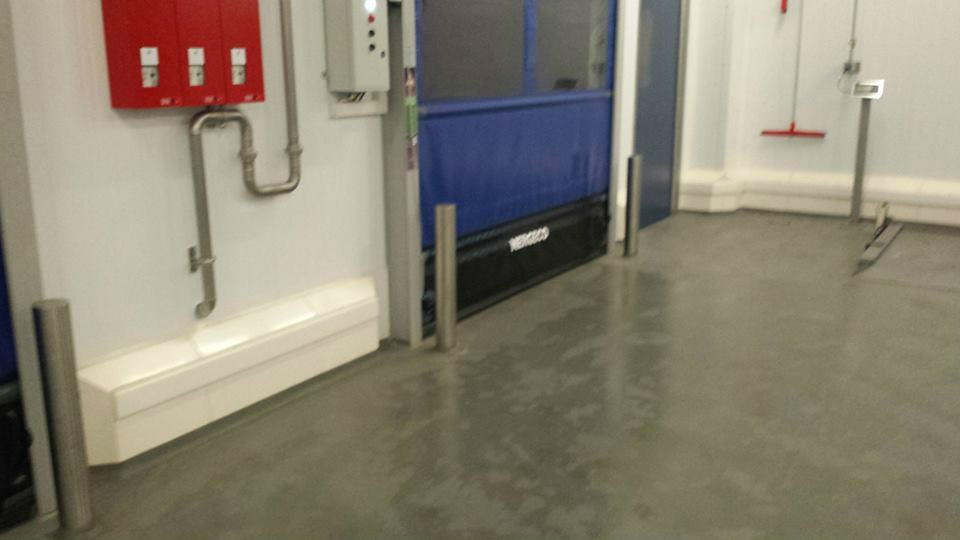

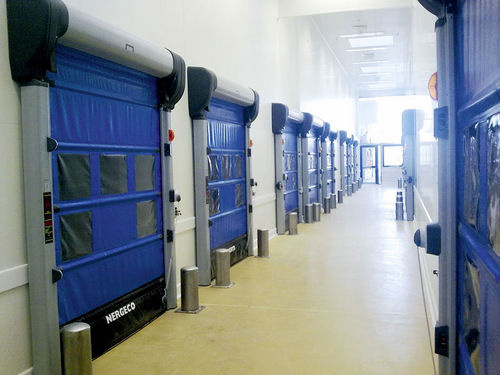

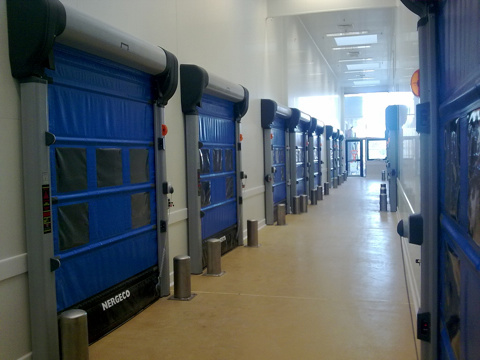

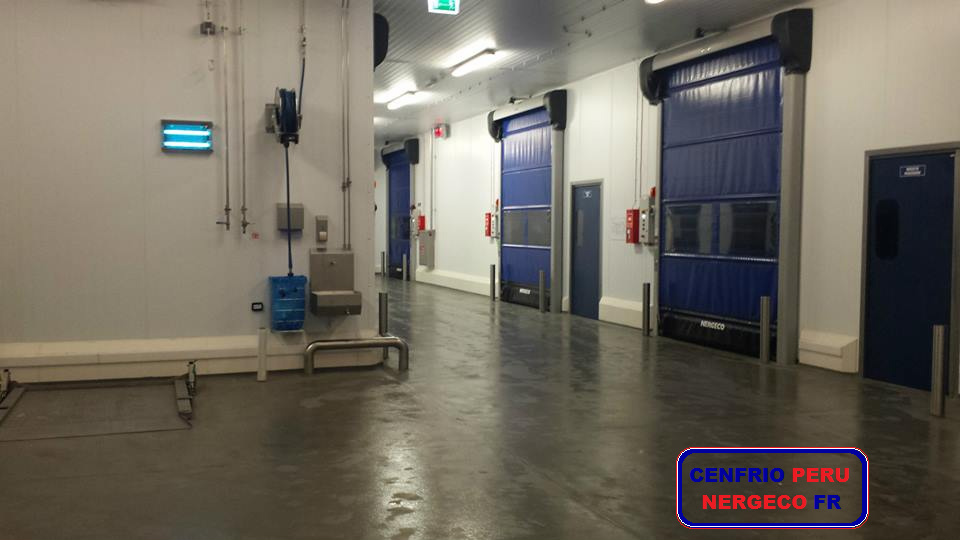

Desde 1984, ¡el departamento de investigación y desarrollo Nergeco se especializa en la cadena del frío!
Al entrar a las cámaras frías las diferencias térmicas modifican el comportamiento de los materiales, el hielo bloquea y, por lo general, desgasta las cortinas, y el trato algunas veces duro de los montacargas obliga a repararlas en condiciones difíciles!
En ese medio frío, los equipos Nergeco se han comprometido a alcanzar una verdadera eficacia:
· La reducción de superficies periféricas de intercambio térmico, la resistencia uniforme a la presión transversal, y la doble lona de reducción de la conducción térmica
refuerzan el aislamiento a puerta cerrada.
· El borde de cierre inteligente® -patente- de la cortina permite reducir el tiempo de abertura en cada operación de tránsito con una mayor seguridad y fiabilidad.

Cortina flexible de doble lona de repliegue vertical Materiales:
Tejido poliéster revestimiento de PVC flexible 670g/m², protección contra rayos UV de cada lado, color beige.
Resistencia al viento: Sostiene la cortina encima del vano por un tensor
fijado entre las dos consolas. Tensión hacia abajo por tensores horizontales cada 620mm, sostenidos en las guías verticales estables.
Resistencia al viento : PND
Hermetismo periférico:
· Fijación de la parte superior de la cortina contra el dintel y protección por una cubierta
envolvente flexible que protege del polvo, del agua y del aire,
· Sobre los costados los bordes de la cortina, se apoyan contra las guías con una fuerza
proporcional a la presión del o de los grupos fríos -patente-
· Contacto con el suelo mediante burlete ajustable flexible.
Superficie de fuga inferior a: 151 cm²

Isoterma:
La resistencia térmica de la cortina de doble lona reforzada por la estructura anti-puente térmico.
Coeficiente U de la puerta completa 4.5 W/(m².K).
Visibilidad: una franja doble capa de PVC cristal flexible plastificado, elaborado en 3 capas antifatiga, protegida contra rayos -UV de cada lado protegida contra la deformación y auto abrasión - patentes- y separados por una espuma aislante calada.
Abertura para las operaciones de tránsito:
automática por repliegue de abajo hacia arriba por tiramiento uno por uno de tensores guiados, por medio de correas que se enredan alrededor del árbol entre consolas. Velocidad de abertura 0,8 m/s.
Cierre después de la operación de tránsito:
automático después de temporización regulable.
Velocidad de cierre 0,8 m/s.
Dispositivos anti-rupturas:
· Los repliegues/despliegues se realizan por medio de 2 correas de resistencia 2200daN.
Cada una estando en complemento por una correa de seguridad no solicitada en
funcionamiento normal, que toma el relevo de la primera en caso necesario.
· Un dispositivo anti-caídas centrífugo Nergeco colocado al final del árbol toma en cuenta toda la cadena cinemática y bloquea la rotación del árbol en el caso de un incidente mecánico - patente-
Contra el riesgo de fricción horizontal o de encuentro vertical:
· Los pliegues se forman fuera de las guías dando como resultado un borde de cierre que no
resiste y que resbala horizontalmente con el obstáculo -patente-.
· La última franja del borde es verticalmente flexible y compresible sobre 400 milímetros de
altura -patente-
· La deformación de la última franja interrumpe un haz inmaterial interior -patente- y retira la cortina encima del obstáculo -patente-.
· Una célula de seguridad colocada en un montante mantiene la cortina abierta cuando hay
un obstáculo.
Motorización directa de diseño anti-avería
Montaje: Freno, Motor, Reductor, Árbol de rotación y Fin de carrera en toma eléctrica directa sobre el árbol de enrollamiento de las correas.
Disposición: A la derecha mirando el travesaño Sostenido por consolas en material
multicompuesto anti-vibración y anti-desgarramiento.
Acoplamiento flexible anti-encorbamiento con anillo de desgaste renovable.
Seguridad anti-ruptura por:
· Cada correa de levantamiento está acompañada por una correa extra de seguridad.
· Dispositivo anti caídas centrífugo Nergeco al fin de la cadena cinemática - patentado -.
Protección anti-polvo por cubiertas de consolas verticales, lisas, removibles para los controles de mantenimiento y una cubierta horizontal entre consolas, flexible, completamente envolvente. Abertura de seguridad sin corriente: por llave de
trinquete en extremo del árbol motor .

Automatismo auto-gestionado
Central de mando: Con caja independiente, desplazada, de lado de instalación de la puerta a 3m mirando el travesaño a la derecha.
· Incluye: el dispositivo electrónico Nergeco de mando, con autocontrol de las seguridades,
auto-diagnóstico y medidor de ciclos.
· Lógica de contactos protegida contra todas las interferencias de Campos Electro Magnéticos exteriores.
· Caja ABS - IP65.
· Alimentación eléctrica 400V trifásica + Tierra - 50Hz salida 24V AC.
Detección de abertura:
· De frente al travesaño: Caja de un botón.
· Detrás del travesaño: Caja de un botón.
· Otro: .
Paro de abertura: automático asegurado por reglaje sobre sitio en bloque de fin de carrera.
Cierre después de la operación de tránsito: automático después de temporización regulable
asegurado por reglaje sobre sitio en bloque de fin de carrera.
Seguridades extras:
· En caso de deformación de la banda de cierre reactivo®, un sensor de forma montado sobre un brazo, telescópico y oscilante -patente-, al interior del borde de la cortina, envía una señal a la central de mando -patente-.
· El envío de la información a la central de mando está asegurado contra las interferencias de ondas de radio y campos electro magnéticos por un cable flexible blindado.
Durante les maniobras el cable es auto-alineante y contra las fatigas mecánicas - patente-
· .
Botón de paro de emergencia:
Estándar al frente de la central de mando.

Conformidad Reglamentaria
La puerta tiene además de las seguridades que Nergeco ha desarrollado a lo largo de sus 25 años de experiencia dedicados a la puerta de productividad:
· Toda la seguridad impuesta por la norma francesa NF P 25-362 (luces guia anaranjadas, intermitentes en cada puesta en marcha, kit para el señalamiento en el suelo de la zona desplazamiento de la cortina, incluyendo la central de mando en seguridad positiva).
· Toda la seguridad impuesta por la norma europea NF EN 13-241-1 (tales como las descritas en el documento adjunto de Nergeco, "nuevas reglamentaciones europeas").
· El certificado reglamentario de conformidad CE.
